קנה דיסקונט במפעל מתכת סידן טוהר גבוה תוצרת סין. Harvest Enterprise היא יצרנית וספקית מתכת סידן בעלת טוהר גבוה בסין. מתכת סידן המטרה העיקרית של סידן מתכתי היא לעבד לחלקיקי סידן מתכתיים, ולאחר מכן לייצר חוט ברזל סידן או חוט סידן טהור, המשמש לבסוף בזיקוק של ברזל ו פְּלָדָה. תפקידו לשחרר גופרית ולשחרר חמצון ולהגביר את נזילות הפלדה המותכת ולקדם את העלייה המהירה של תכלילים בפלדה מותכת, המשמשת בדרך כלל לייצור פלדה איכותית. סידן מתכתי משמש כחומר מייבש בהפקת אלכוהול ללא מים ו משמש כמסיר גופרית בתעשיית הנפט, משמש להפחתת חמצון או הסרת גופרית בתעשיית המתכות. עם זאת, לתרכובות סידן יש יישומים רחבים במיוחד, במיוחד בתעשיית הבנייה.
קנה הנחה מדגם חינם מתכת סידן טוהר גבוה תוצרת סין. Harvest Enterprise היא יצרנית וספקית מתכת סידן בעלת טוהר גבוה בסין.
חלק ראשון: איך להכין
1. חידוד שיש (CaCO3), הידוע בכינויו לבן מבורך, לסיד חי (CaO);
2. לערבב במהירות סיד עז (CaO) עם אבקת אלומיניום (AL) ולהשתמש במכונת לחיצת כדורים להכנת כדורים שטוחים באורך של כ-4 ס"מ;
3. שים את הכדור השטוח במיכל ההפחתה בטמפרטורה גבוהה של 1200 מעלות, ולאחר מכן פנה את מיכל ההפחתה;
4. אבקת האלומיניום והגיר החשוף עברו תגובת עקירה בתנאי ואקום וטמפרטורה גבוהה להפקת קיטור של אלומינה וסידן מתכת;

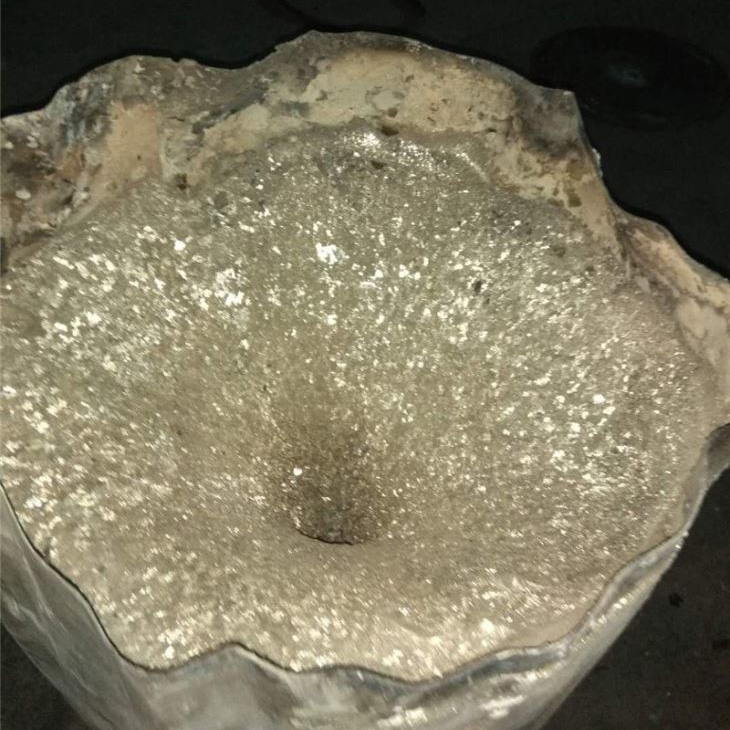

5. אדי הסידן המתכתיים מתעבים בחלק המקורר במים של מיכל ההפחתה ליצירת גבישי סידן מתכתיים;
6. לאחר הקירור, ניתן לעבד את גבישי הסידן המתכתיים למוצרי סידן מתכתיים במפרטים הנדרשים, כגון חלקיקי סידן מתכת ואבקת סידן מתכת.
חלק שני: איך להשיג
באופן כללי, ישנן שלוש שיטות להשיג מתכת סידן בעלת טוהר גבוה. שיטת הפחתה, שיטת אלקטרוליטית וזיקוק סידן
1. שיטת ההפחתה היא השיטה העיקרית להפקת סידן מתכתי. בדרך כלל, אבן גיר משמשת כחומר גלם, מסויידת לתחמוצת סידן, ואבקת אלומיניום משמשת כחומר מפחית. תחמוצת הסידן הכתושה ואבקת האלומיניום (חומר מצמצם) מעורבבים באופן שווה בפרופורציה מסוימת, נלחצים לגוש ומגיבים תחת 0.01 ואקום וטמפרטורת 1050-1200 â ליצירת אדי סידן וסידן אלומינאט (אלומינה). אדי סידן מופחתים מתגבשים ב-750-400 מעלות צלזיוס. הסידן המתגבש מותך תחת הגנת ארגון לקבלת מטיל סידן צפוף. שיעור ההחלמה של סידן המיוצר בשיטת ההפחתה הוא בדרך כלל כ-60%.
2. שיטת האלקטרוליזה המוקדמת יותר של סידן היא שיטת מגע. בשיטה זו צריכת חומרי הגלם גדולה, מסיסות הסידן המתכתי באלקטרוליט גבוהה, יעילות הזרם נמוכה ואיכות המוצר ירודה (כ-1% כלור) ועוד. לשיפור החסרונות הללו, בהמשך. שיטת המגע משופרת לאלקטרוליזה בשיטת הקתודה הנוזלית.
3. זיקוק סידן: ניתן להשיג סידן בטוהר גבוה לאחר עיבוד נוסף של סידן תעשייתי בזיקוק ואקום גבוה. בדרך כלל, טמפרטורת הזיקוק נשלטת על 780-820 מעלות צלזיוס, ודרגת הוואקום היא 1 × 10-4. טיפול בזיקוק פחות יעיל בטיהור כלוריד בסידן. ניתן להוסיף תרכובות חנקן מתחת לטמפרטורת הזיקוק ליצירת מלחים כפולים. על ידי הוספת ניטרידים וטיהור על ידי זיקוק ואקום, ניתן להפחית את סכום יסודות הטומאה כלור, מנגן, נחושת, ברזל, סיליקון, אלומיניום, ניקל וכו' בסידן ל-1000-100ppm, כלומר 99.9% -99.99% טוהר גבוה. מתכת סידן.
חלק שלישי: נתונים עיקריים
|
Ca Min% |
זיהומים מקסימום% |
||||||
|
אל |
Cu |
Mg |
Fe |
Mn |
N |
סִי |
|
|
99.0 |
0.02 |
0.0005 |
0.03 |
0.015 |
0.015 |
0.05 |
0.013 |
סוג שני: Ca Min99.5%
|
Ca Min% |
זיהומים מקסימום% |
||||||
|
אל |
Cu |
Mg |
Fe |
Mn |
N |
סִי |
|
|
99.5 |
0.01 |
0.0005 |
0.02 |
0.005 |
0.005 |
0.01 |
0.0003 |
סוג שלישי: Ca Min 99.85%
|
Ca Min% |
זיהומים מקסימום% |
||||||
|
אל |
Cu |
Mg |
Fe |
Mn |
N |
סִי |
|
|
99.85 |
0.001 |
0.0001 |
0.02 |
0.001 |
0.005 |
0.0001 |
0.0003 |
סוג רביעי: Ca Min 99.95%
|
Ca Min% |
זיהומים מקסימום% |
||||||
|
אל |
Cu |
Mg |
Fe |
Mn |
N |
סִי |
|
|
99.95 |
0.001 |
0.0001 |
0.01 |
0.001 |
0.005 |
0.0001 |
0.0001 |
חלק רביעי: טופס
סיבוב: 80 ק"ג/ תופים חדשים, 6.4MT/80 תופים/20âFCL; 12.8MT/160drums/40âFCL
גושים: 125 ק"ג/תופים חדשים; 10MT//80drums/20âFCL; 20MT/160drums/40âFCL
גרגירים: 175 ק"ג/תופים חדשים; 14MT//80drums/20âFCL; 28MT/160drums/40âFCL
(שימו לב: התופים הפנימיים עם שתי שכבות של סרט פלסטיק. כל התופים עברו את מבחן האו"ם, בעלי מטען של ארגון)
